حلول المعسكرات المعيارية المخصصة لعمليات التعدين الإندونيسية

مشروع إسكان نموذجي في إندونيسيا، يتماشى تمامًا مع نظام Flatpack Container House التابع لـ CBC. يتضمن ذلك الأوصاف المعمارية والهيكلية التفصيلية، وعمليات إطلاق المواد، وتحليل الجدوى، ورؤى السوق الإستراتيجية.

تقرير الجدوى الفنية والسوقية: حلول المعسكرات المعيارية المخصصة لعمليات التعدين الإندونيسية

أُعدت بواسطة:أنظمة وحدات CBC
موقع المشروع:الجزر الخارجية، إندونيسيا
عميل:شركة التعدين الإندونيسية الكبرى





قامت شركة CBC Modular Systems بتطوير حل مخيم معياري مخصص -لعملية تعدين واسعة النطاق في جزيرة خارجية إندونيسية. يتضمن المشروع نوعين متميزين من الإسكان-أماكن الإقامة الإدارية(غرف خاصة بها-حمامات داخلية) ومساكن العمال(إشغال مشترك مع مرافق صرف صحي مشتركة)-كلاهما يعتمد على معايير CBC القياسيةبيت الحاوية المسطحة (FCH)نظام.

تشمل الميزات الرئيسية ما يلي:

حجم الوحدة الموحدة (2.25 m × 4.0 m) لتمكين الإنتاج الضخم، والخدمات اللوجستية المبسطة، والتجميع السريع في-الموقع.

مبنيان من طابقين- مزودان بأنظمة ممرات فولاذية متكاملة، وأسقف معزولة، ومتانة مناخية-استوائية.

السعة الإجمالية:~ 250 غرفة إدارةو~ 400 غرفة عاملة(استيعاب1600 عامل).

الامتثال الكامل لمتطلبات قابلية النقل ومقاومة الطقس والسلامة المهنية لمواقع التعدين البعيدة.

يعرض هذا التقرير تفاصيل التصميم والمواد والجدوى والمزايا وقابلية تطبيق الحل المقترح في السوق المستهدفة.





2.1 توحيد الوحدة

تستخدم قناة CBC أحزمة مسطحة-، نظام معياري متوافق مع ISO-.مع الوحدة الأساسية التالية:

أبعاد الوحدة: 2.25 m (W) × 4.0 m (L) × 2.8 m (H)

الإطار الهيكلي:فولاذ مجلفن خفيف- (G550، سمك 1.2–2.0 مم)

لوحات الحائط:ألواح شطيرة 75 مم (0.5 مم فولاذ PPGI + 70 مم عازل من الصوف الصخري + حاجز بخار)

نظام الأرضية:لوح من ألياف الأسمنت مقاس 18 مم على روافد فولاذية مشكلة على البارد

توافق السقف:مصمم للتكامل مع نظام الجمالون السقفي خفيف الوزن من CBC

تم ضم وحدتينبالطوللتشكيل أغرفة 4.5 م × 4.0 م=18 م²، بمثابة البصمة العالمية لكلا النوعين من المساكن.



تخطيط الغرفة (لكل وحدة):

منطقة النوم: 3.0 m × 4.0 m = 12 m²

يتضمن سرير ومكتب وخزانة ملابس وتوفير وحدة تكييف

الحمام الداخلي-: 1.5 m × 4.0 m = 6 m²

مزودة ببلاط سيراميك، ومرحاض معلق على الحائط، وحوض للتزيين، ومصرف أرضي، وكابينة دش مسبقة الصنع

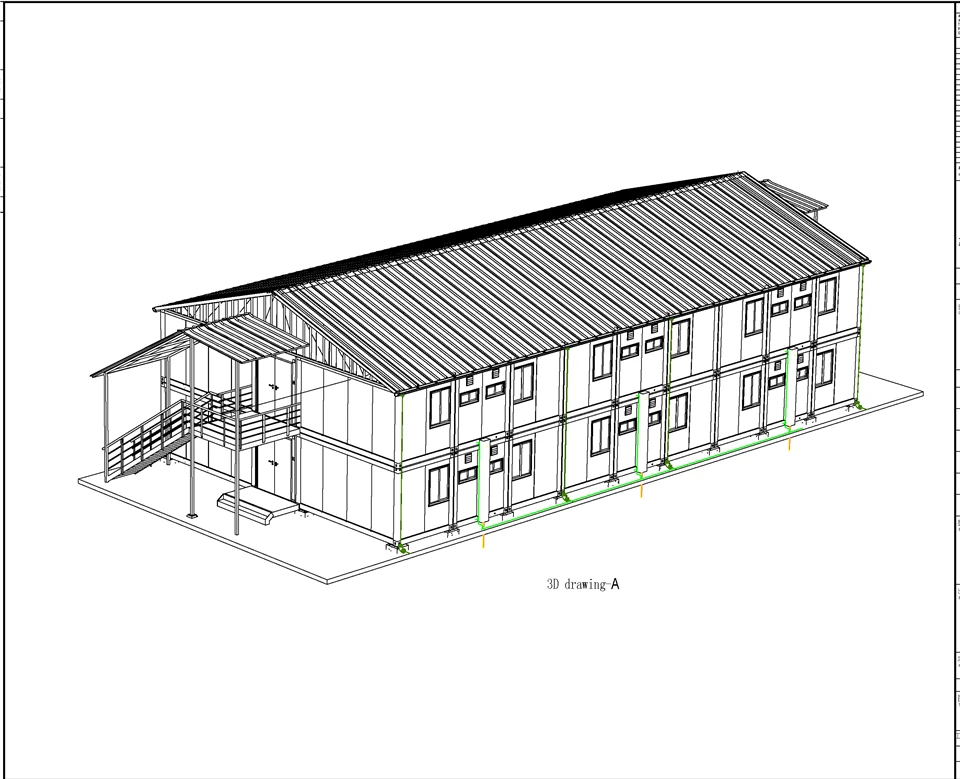

تكوين المبنى:

الطوابق:2 قصص

الغرف لكل طابق:12 (6 غرف تواجه الجنوب، 6 تواجه الشمال)

الممر:ممشى مركزي بعرض 2.0 م

سلالم:درج واحد في كل طرف (شرقي وغربي)

إجمالي الغرف لكل مبنى: 24

عدد المباني المطلوبة: 250 ÷ 24 ≈ 11 مبنى(إجمالي 264 غرفة)





تخطيط الغرفة (لكل وحدة):

حجم الغرفة: 4.5 m × 4.0 m = 18 m²

الإشغال:4 أشخاص

المفروشات:أربعة (4) أسرة فردية (1.2 م × 2.0 م)، مرتبة على طول الجدرانممر مركزي 1.5 م

لا يوجد حمام خاص

وحدات الصرف الصحي:

وحدتان إضافيتان لكل طابق (الجانب الشرقي):

الوحدة الشمالية:دورات مياه للرجال + مبولات

الوحدة الجنوبية:دورات مياه للسيدات + حمامات

تخدم كل وحدة صرف صحي حوالي 28 ساكنًا في كل طابق

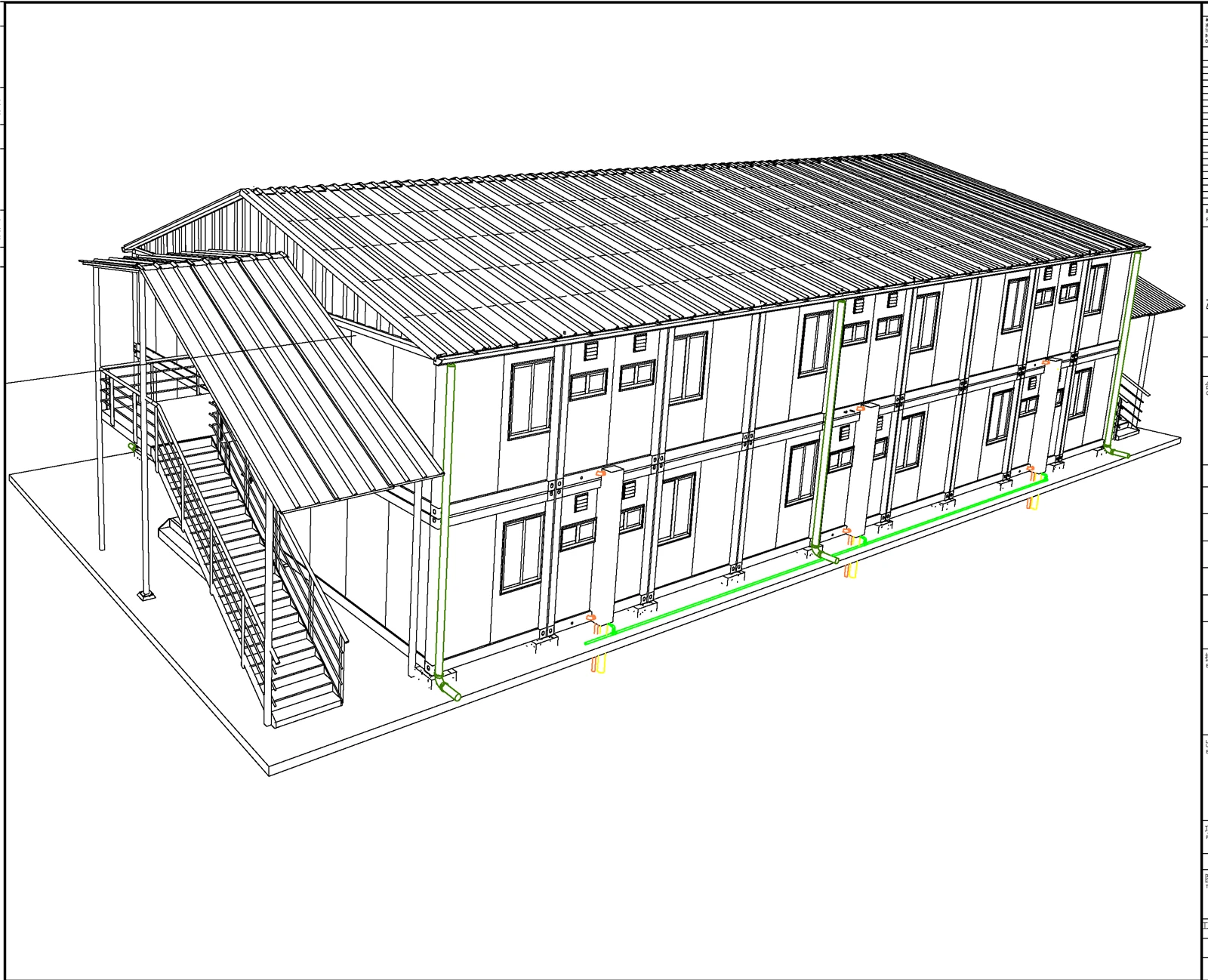

تكوين المبنى:

الطوابق:2 قصص

الغرف لكل طابق:14 (7 شمالاً، 7 جنوبًا)

الممر:ممشى مركزي بعرض 2.0 م

سلالم:في كلا الطرفين

إجمالي الغرف لكل مبنى: 28 → 112 سرير

عدد المباني المطلوبة: 1,600 ÷ 112 ≈ 15 مبنى(إجمالي 1,680 سرير)





الممرات الداخلية:

بناء:إطار فولاذي مُشكل على البارد-مملوك لشركة CBC

الأرضيات:لوح ألياف أسمنتي مقاس 18 مم + 2 مم أرضيات PVC من الدرجة التجارية - (مضادة-للانزلاق والرطوبة-)

سقف:ألواح من الألياف المعدنية أو PVC المعلقة مع إضاءة LED مدمجة

الدرابزين:فولاذ مطلي بمسحوق-على الجوانب المفتوحة

نظام السقف:

بناء:دعامات فولاذية خفيفة الوزن (تصل إلى 9 أمتار)

الكسوة:0.5 مم PPGI لون - صفائح فولاذية مطلية (طلاء بحري -)

العزل:بطانية من الصوف الزجاجي 100 مم (قيمة R- أكبر من أو تساوي 2.8 م²·ك/وات)

طنف:0.6 متر للحماية من المطر

حماية الطقس:

جميع الوصلات محكمة الغلق بحشوات EPDM

أساسات مرتفعة (أرصفة خرسانية أو أكوام لولبية) لمقاومة الفيضانات

النمل الأبيض- والمواد المقاومة للتآكل-في جميع الأنحاء



غرض	وحدة	كمية	ملحوظات
الوحدات الأساسية (2.25×4 م)	الوحدات	708	الإدارة: 264 غرفة × 2 =528 وحدة العامل: 420 غرفة × 2 =840 وحدة الصرف الصحي : 15 عمارة × 2 دور × 2 تعديل =60 وحدة إجمالي الوحدات=(528 + 840 + 60)=1,428→ لكن لاحظ: تشترك غرف الإدارة والعاملين في نفس نوع الوحدة؛ العدد النهائي المعدل للإنتاج المشترك:~ 708 وحدة فريدة(يستخدم كل مبنى وحدات متطابقة)
إطارات الممرات الفولاذية	متر خطي	2,200 m	26 مبنى × طابقين × 42 م متوسط ​​طول الممر
لوح ألياف أسمنتي (18 مم)	m²	2,500 m²	الممرات + الهبوط
أرضيات بي في سي (2 مم)	m²	2,500 m²	الممرات فقط
صفائح السقف PPGI (0.5 مم)	m²	5,800 m²	26 مبنى × ~223 م² سقف لكل مبنى
الصوف الزجاجي العازل (100 ملم)	m³	580 m³	نفس مساحة التسقيف
تجهيزات الحمام (المرحاض، المغسلة، الدش)	مجموعات	264	للوحدات الإدارية فقط
أسرة فردية (1.2×2 م)	الوحدات	1,680	لمساكن العمال
وحدات الدرج (الفولاذ الجاهز)	مجموعات	52	2 لكل مبنى × 26 مبنى

ملاحظة: يفترض عدد الوحدات توحيدًا عاليًا. سوف يقوم إنتاج المصنع الفعلي بجمع وحدات متطابقة لتحقيق كفاءة التكلفة.



4.1 الجدوى الفنية

✅ نظام مجرب: CBC's Flatpack system has been deployed in >15 معسكرًا للتعدين الاستوائي في جنوب شرق آسيا وأفريقيا.
✅ كفاءة النقل: وحدات مسطحة-تحزم<30 cm height**, allowing 10–12 units per 40-ft container.
✅ **التجميع السريع**: يمكن إنشاء مبنى مكون من 24 غرفة بواسطة 6 عمال في **5-7 أيام**.
✅ **Climate Resilience**: Designed for **high humidity (>80%), رذاذ الملح, heavy rainfall (>3000 ملم/ سنة)، والمنطقة الزلزالية 3(لكل SNI 1726:2019).





التوفير الرأسمالي: 25-40% أقل من البناء الخرساني التقليدي في المناطق النائية.

خفض التكاليف اللوجستية: وحدات موحدة تقلل من تعقيد الشحن والتأخير الجمركي.

قيمة دورة الحياة: عمر خدمة يتراوح من 15 إلى 20 عامًا مع الحد الأدنى من الصيانة.





يلتقيالمعيار الوطني الإندونيسي (SNI)للهياكل المؤقتة.

ألواح الجدران المقاومة للحريق -(الفئة B، ASTM E84).

مخرج الطوارئ متوافق معنظام وزارة القوى العاملة رقم . 5 لسنة 2018على سكن العمال.



المزايا

قابلية التوسع: سهولة إضافة المباني أو إعادة تشكيلها مع تقلب القوى العاملة.

السرعة-إلى-الإشغال: معسكر كامل التشغيل داخل8-10 أسابيعمن النظام.

ضبط الجودة: تم إنشاء المصنع-بموجب شروط ISO 9001 مقابل العمل المتغير في-الموقع.

الاستدامة: هيكل فولاذي قابل لإعادة التدوير بنسبة 90%؛ انخفاض نفايات البناء.

القيود

النفقات الرأسمالية الأولية: تكلفة أعلى لكل-وحدة من الثكنات الأساسية (تقابلها السرعة والجودة).

حدود التخصيص: التصميم مقيد بعرض الوحدة 2.25 متر.

التبعية التأسيسية: يتطلب أرضًا مستوية أو أرصفة هندسية على تربة ناعمة.





6.1 العملاء المستهدفون

شركات التعدين والموارد: تعمل في الجزر الإندونيسية النائية (مثل كاليمانتان وسولاويزي وبابوا).

مقاولو النفط والغاز: تتطلب معسكرات عمالية آمنة وقابلة للتطوير.

مطورو البنية التحتية: بناء الطرق أو الموانئ أو محطات توليد الكهرباء في المناطق المعزولة.

الوكالات الحكومية: وزارة الطاقة والثروة المعدنية (ESDM) أو المؤسسات المملوكة للدولة-على سبيل المثال، ANTAM، وInalum).

6.2 الأسواق المستهدفة

أندونيسيا: التركيز الأساسي بسبب الجغرافيا الأرخبيلية وقطاع التعدين المزدهر.

جنوب شرق آسيا: ماليزيا والفلبين وفيتنام-التحديات المناخية واللوجستية المماثلة.

أفريقيا وأمريكا اللاتينية: الأسواق الثانوية ذات الاحتياجات الصناعية النائية المماثلة.

6.3 الميزة التنافسية

يتفوق حل CBC على المنافسين من خلال:

نمطية حقيقية(غير حاويات الشحن المعدلة)

كفاءة الحزمة-المسطحة(انخفاض تكاليف الشحن)

تصميم متكامل جاهز للهندسة الكهربائية والميكانيكية-.(القنوات-المثبتة مسبقًا للطاقة والمياه والبيانات)

شراكات التجمع المحليفي جاكرتا وسورابايا



يلبي نظام المعسكر المعياري المقترح المتطلبات الوظيفية واللوجستية والبيئية للعميل تمامًا. من خلال الاستفادة من منصة Flatpack Container House القياسية التابعة لـ CBC، يحقق المشروع ما يلي:

النشر السريع في موقع مليء بالتحديات اللوجستية

راحة عالية للشاغل للإدارة وظروف معيشية كريمة للعمال

متانة طويلة الأمد-في الظروف الاستوائية القاسية

مزايا تكلفة دورة الحياة الهامة

التوصيات:

إجراء أمسح الموقعلتأكيد شروط الأساس وطرق الوصول.

يخطبشركاء العمل المحليينللتجميع تحت إشراف CBC.

يشملتصميم سقف جاهز بالطاقة الشمسية-.لتكامل الطاقة المتجددة في المستقبل.

ينفذنظام إدارة المخيم الرقمي(أجهزة استشعار إنترنت الأشياء الاختيارية للإشغال والمرافق).

هذا الحل يضع العميل كشركة رائدة فيعمليات التعدين المتوافقة مع ESG-، وتعزيز الاحتفاظ بالقوى العاملة واستمرارية العمليات.
