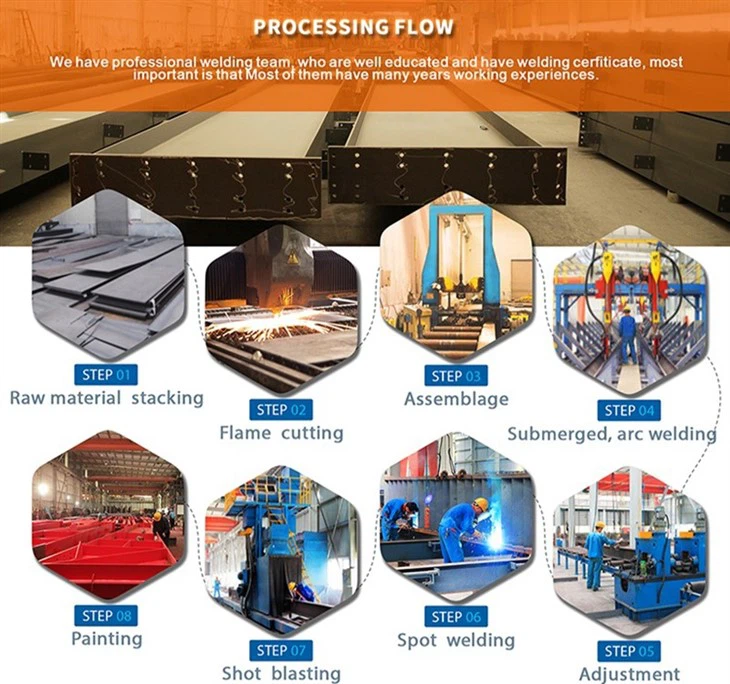

مستودع الهيكل الصلب L60m * W15m * H6m مع طابق نصفي لشيلي





أبعاد: العرض 15 م × الطول 40 م × الارتفاع 6 م

المتطلبات الزلزالية: مقاومة الزلازل الدرجة 8

حمل الرياح: 120 كم/ساعة

تحميل الثلج: لم يذكر أي شيء

مواد السقف والجدران: لوحة واحدة من الصلب الملون بسمك 0.5 مم

الميزانين: تقع في أحد الأطراف، ارتفاع 3 م، طول 15 م × عرض 5 م

مناطق قابلة للتكيف: تشيلي، بيرو، الاتحاد الأفريقي، إندونيسيا، بابوا غينيا الجديدة...





الإطارات الأولية: يوصى باستخدام الأعمدة والعوارض الفولاذية Q345B نظرًا لقوتها العالية - إلى نسبة الوزن - المناسبة لهذا الحجم من المستودعات.

الأعضاء الثانويون: استخدم الفولاذ Q235B للمدادات، والأحزمة، والدعامات لضمان الدعم الكافي مع موازنة فعالية التكلفة-.

أسس: أساسات خرسانية مسلحة مصممة لتحمل الظروف الزلزالية المحلية وأحمال الرياح.

هيكل الميزانين: يتم البناء باستخدام الفولاذ Q345B لدعم الأبعاد المحددة ومتطلبات الحمل.





سيعتمد التقدير على التصميم الدقيق والتباعد بين الإطارات والأعضاء الثانوية والميزانين. كتقدير تقريبي:

الإطارات الأولية: حوالي 30-40 كجم/م2

الأعضاء الثانويون: حوالي 10-15 كجم/م2

ألواح السقف والجدران: خذ في الاعتبار وزن الألواح الفولاذية الملونة بسمك 0.5 مم بالإضافة إلى أي طبقات عازلة أو إضافية.

إجمالي الوزن الصلب المقدر: بالنسبة للمبنى الرئيسي (باستثناء الميزانين)، ما يقرب من 18.000-24.000 كجم للهياكل الأولية و6000-9000 كجم للأعضاء الثانوية. سيضيف الميزانين 5000-7000 كجم أخرى.





معلمات التصميم: المنطقة الزلزالية 8، سرعة الرياح=120 كم/ساعة (~33.3 م/ث)، لا يوجد حمل للثلوج
تكسية السقف والجدران: 0.5 مم اللون-ألواح فولاذية مفردة مطلية
الميزانين: 15 م (طول) × 5 م (عرض) × 3 م (ارتفاع)، تقع في أحد طرفي الجملون

1. الإطار الهيكلي الرئيسي

غرض	وصف	كمية	وزن الوحدة (كجم/م)	الوزن الإجمالي (كجم)
C1	الأعمدة الرئيسية (RHS أو القسم -H المخصص، Q345B) – ارتفاع 6 أمتار	14 قطعة (7 فتحات عند ~6.67 م)	~65 كجم/م	14 × 6 × 65 = 5,460
B1	العوارض الخشبية (عارضة I- أو عارضة مدببة، Q345B) – مسافة 15 مترًا	14 قطعة	~40 كجم/م	14 × 15 × 40 = 8,400
B2	Ridge Beam / Eav Tie (إذا كان ذلك مطلوبًا لتحقيق الاستقرار)	2 × 40m	~28 كجم/م	80 × 28 = 2,240
ر	دعامة السقف (دعامة X-، زاوية L50×5 أو قضيب دائري)	~ 200 م المجموع	~4 كجم/م	800
البنك الدولي	دعامات الجدار (الرأسي والأفقي، على غرار السقف)	~150 m	~4 كجم/م	600

ملحوظة: تباعد الخليج المفترض في6.67 m(40 م ÷ 6 فتحات → 7 إطارات). تستخدم الممارسة القياسية إطارات بوابة صلبة ذات قواعد مثبتة أو ثابتة حسب الطلب الزلزالي. بالنسبة للمنطقة الزلزالية 8، يوصى باستخدام وصلات المقاومة اللحظية-.



2. التأطير الثانوي (المدادات والأحزمة)

غرض	وصف	تباعد	الطول لكل تشغيل	الكمية من أشواط	الطول الإجمالي (م)	قسم	وزن الوحدة (كجم/م)	الوزن الإجمالي (كجم)
P1	مدادات السقف (قسم -C/Z، Q235B)	1.5 m o.c.	40 m	11 جولة (15 م ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	أحزمة الحائط (القسم -C، Q235B)	1.2 m o.c.	40 م (جدران طويلة)	5 أشواط لكل جانب × 2 جانب	400	C180×60×20×2.0	~4.2	1,680
G2	أحزمة نهاية الجملون (جدران 15 م)	1.2 m o.c.	15 m	5 أشواط × 2 نهايات	150	C180×60×20×2.0	~4.2	630



3. هيكل الميزانين (15م × 5م)

غرض	وصف	كمية	وزن الوحدة	الوزن الإجمالي (كجم)
MC1	أعمدة الميزانين (SHS 150×150×5، Q345B) – ارتفاع 3 أمتار	8 قطع	~25 كجم/م	8 × 3 × 25 = 600
MB1	الحزم الأساسية (IPE200 أو HEA160، Q345B) – مسافة 5 أمتار	10 قطع	~25 كجم/م	10 × 5 × 25 = 1250
MB2	العوارض الثانوية (C150، Q235B) - مسافة 15 مترًا عند 2.5 مترًا	7 قطع	~3.8 كجم/م	7 × 15 × 3.8 = 399
ظهر السفينة	لوحة مدققة مقاس 1.0 مم أو سطح فولاذي مموج مقاس 0.8 مم (غير مركب)	75 m²	~8 كجم/م²	600
تستعد	دعامة الميزانين القطرية (L40×4)	~50 m	~2.4 كجم/م	120

ملحوظة: من المفترض أن يدعم الميزانين تخزين الضوء (~ 2-3 كيلو نيوتن / م² حمل حي). لا تتصدر ملموسة. سيكون الدرج الفولاذي 830 كجم / وحدة



4. نظام الكسوة

غرض	وصف	المساحة (م²)	الوزن (كجم/م²)	الوزن الإجمالي (كجم)
ألواح السقف	غلاف فولاذي واحد ملون مقاس 0.5 مم (شكل شبه منحرف، على سبيل المثال، YX28-205-820)	15 × 40 = 600	~4.5	2,700
لوحات الحائط	طبقة واحدة من الفولاذ الملون مقاس 0.5 مم (نفس المظهر الجانبي)	2×(40×6) + 2×(15×6) – فتحة الميزانين ≈660	~4.5	2,970
السحابات والاكسسوارات	مسامير، غسالات، الحشوات، مانعات التسرب	-	-	~500

ملحوظة: تم خصم مساحة جدار الميزانين (~15×3=45 م²). قد تختلف تغطية اللوحة الفعلية بسبب التداخلات.



5. مواد التوصيل

غرض	وصف	الوزن المقدر (كجم)
البراغي (M20/M24، الصف 8.8)	للإطار الرئيسي والميزانين	400
مستهلكات اللحام	الأقطاب الكهربائية والأسلاك	150
مسامير التثبيت (M24، L=800 مم)	2 لكل عمود × 14=28 قطعة	120



6. ملخص إجمالي استخدام الفولاذ

فئة	الوزن (كجم)
الإطار الرئيسي	17,500
التأطير الثانوي	4,730
هيكل الميزانين	3,799
الكسوة (بما في ذلك الملحقات)	6,170
اتصالات ومتفرقات.	670
إجمالي وزن الفولاذ المقدر	≈ 32,869 كجم

تقريبا. كثافة الصلب:

المبنى الرئيسي (طابق 600 متر مربع):~55 كجم/م²

يشمل الميزانين (بمساحة 675 مترًا مربعًا):~48.7 كجم/م²

ملاحظات وافتراضات

التصميم الزلزالي: المنطقة الزلزالية 8 (China GB 50011) تتضمن معامل زلزالي عالي (~0.2g–0.3g). من المفترض أن تكون العزم - إطارات بوابة مقاومة مع تفاصيل مرنة.

حمل الرياح: 120 كم/ساعة ≈ 0.75 كيلو نيوتن/م² الضغط الأساسي (حسب ASCE 7 أو الكود المحلي). الكسوة والأعضاء الثانوية مصممة وفقا لذلك.

لا يوجد رافعة أو معدات ثقيلة: الأحمال الحية المفترضة هي 0.3 كيلو نيوتن/م² (السقف) و0.5 كيلو نيوتن/م² (الجدران).

مؤسسة: غير متضمنة في الإقلاع الفولاذي (باستثناء قضبان التسليح الخرسانية/الفولاذية).

الحماية من التآكل: يُفترض أن جميع الفولاذ الهيكلي -مجلفن أو مطلي بالغمس الساخن (غير محدد كميًا).

توفر قائمة المواد هذه تقديرًا أوليًا واقعيًا للمشتريات والتكاليف. بالنسبة للبناء، تعد الرسومات التفصيلية وتصميم الاتصال والتحقق من الامتثال للتعليمات البرمجية بواسطة مهندس مرخص أمرًا ضروريًا.





يوفر هذا المخطط إطارًا أساسيًا لتصميم المستودع الجاهز المقترح. يجب إجراء التحليل الهندسي التفصيلي بما في ذلك حسابات الأحمال ومواصفات المواد ورسومات البناء من قبل متخصصين مؤهلين.
