مبنى المكاتب في بورت مورسبي، بابوا غينيا الجديدة باستخدام نظام بناء الصلب CBC

تحليل التصميم والتكيف مع السوق لمبنى إداري في بورت مورسبي، بابوا غينيا الجديدة باستخدام نظام البناء الفولاذي CBC



A1:

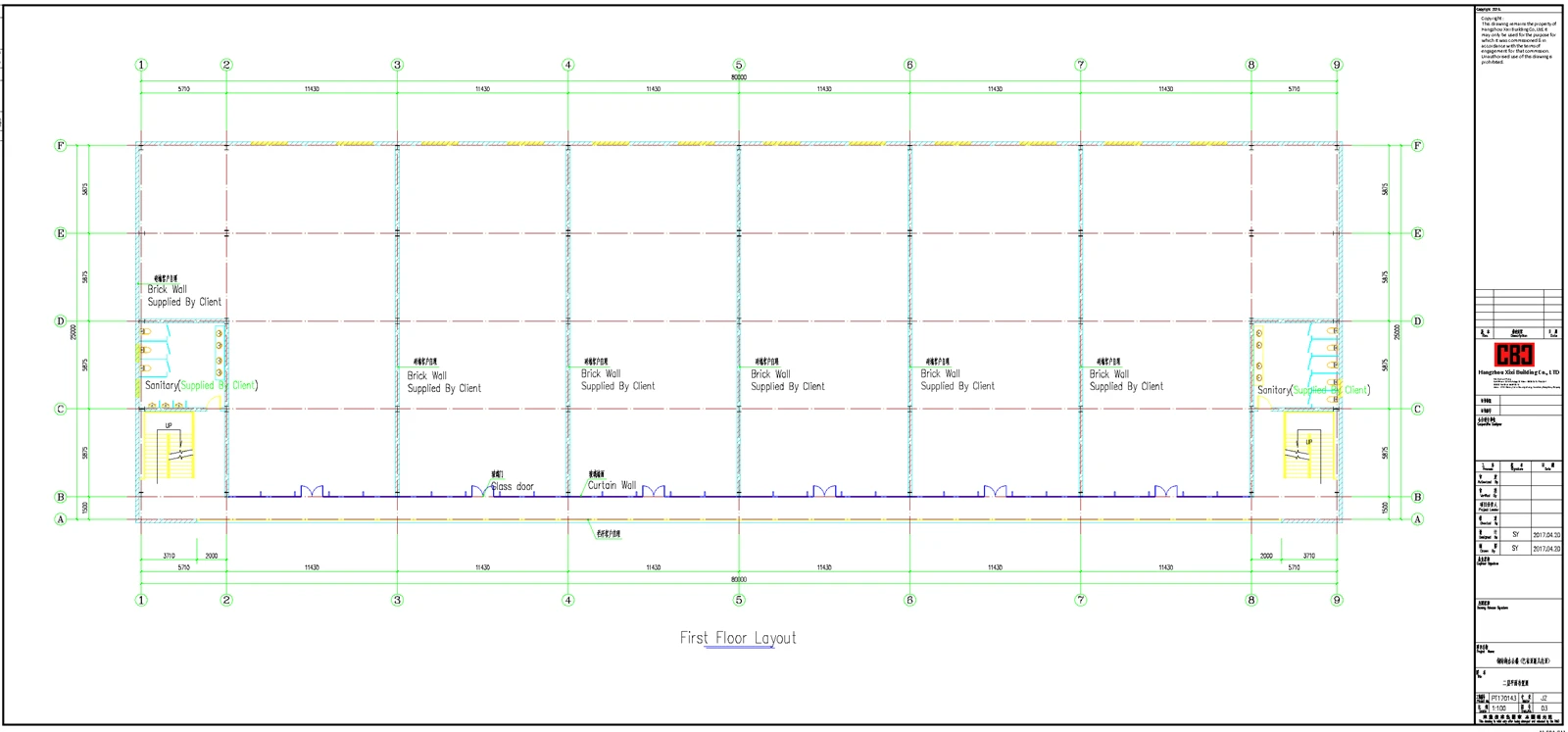

المبنى عبارة عن هيكل مكتبي-مؤطر بالفولاذ-من طابق واحد مع المعلمات الرئيسية التالية:

أبعاد الخطة: 80.0 م (طول) × 25.0 م (عرض)، مع 0.5 م من السقف المتدلي من جميع الجوانب → إجمالي مساحة السقف=81.0 م × 26.0 م.

تقسيم الخليج على طول: 8 فتحات تم تكوينها على النحو التالي:
5.71 m + 11.43 m × 6 + 5.71 m = 80.0 m

يحتوي الخلجان الطرفيان (5.71 م لكل منهما) على سلالم ومراحيض.

تم تخصيص الخلجان المركزية الستة (11.43 مترًا لكل منها) لوحدات المكاتب المغلقة.

تخطيط العرض: العرض الإجمالي=25.0 م، يشمل:

ممر داخلي بطول 1.5 متر على طولالجانب الجنوبي,

23.5 م عمق المكتب الصافي في الشمال.

نوافذ:

واجهة جنوبية: زجاج هيكلي كامل الارتفاع- (جدار ستارة زجاجي).

الواجهة الشمالية: نوافذ زجاجية كبيرة ثابتة أو قابلة للتشغيل (غير -محمل-).

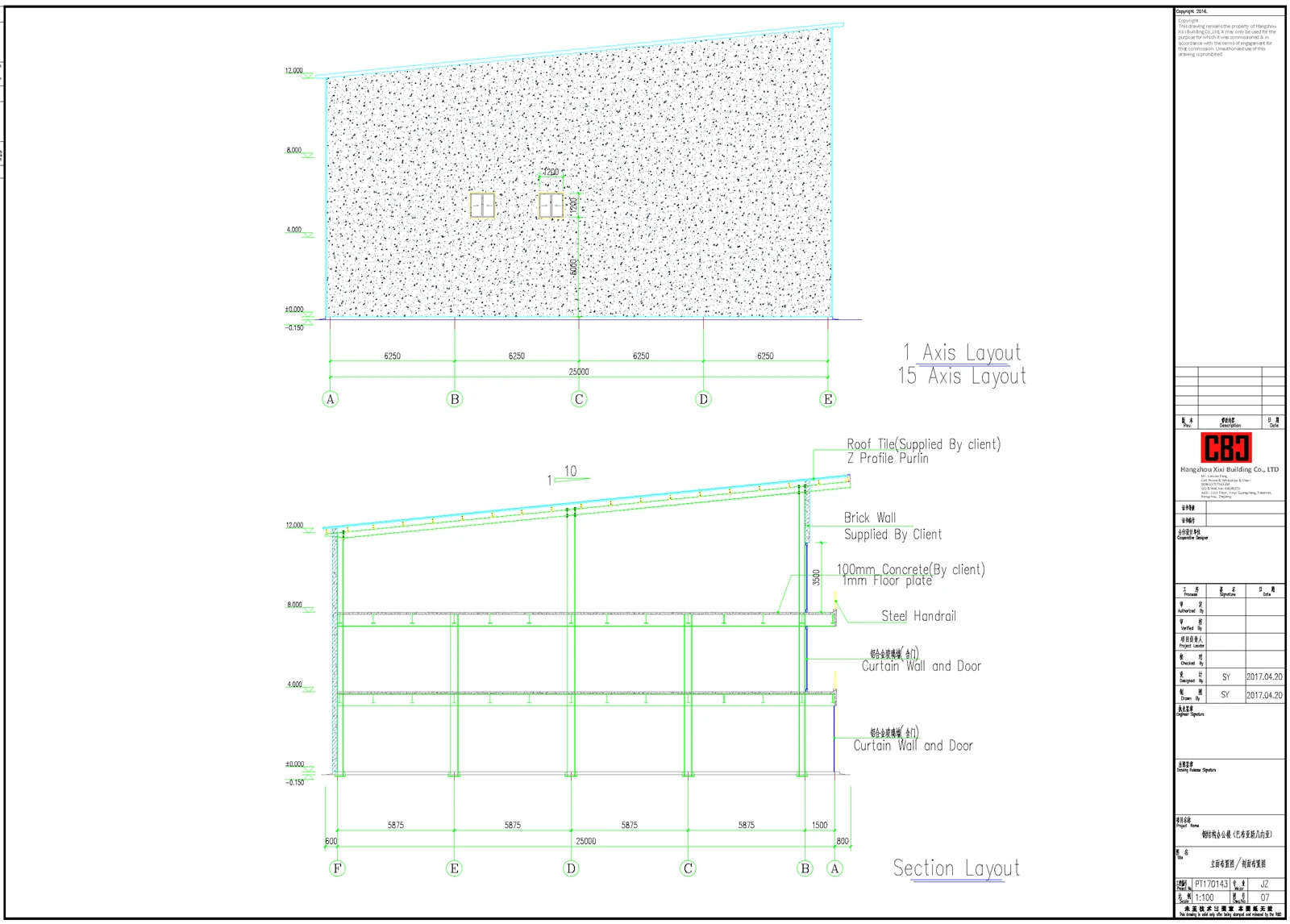

سَطح: منحدر- فردي (أحادي-) ينحدر السقف باتجاه الشمال (المنحدر النموذجي: 2–5%، يفترض 3% → فرق الارتفاع=0.75 م عبر مسافة 25 م).

ارتفاع إيف: ارتفاع موحد واضح4.0 mعند الحافة الجنوبية؛ ريدج (الحافة الشمالية) في4.75 m.

نظام الكلمة: تم توفير CBC-.سطح فولاذي بقطر 1.0 مم(التزيين المعدني المركب) معطبقة من الخرسانة المسلحة في-الموقع(عادة بسمك 100-120 مم)، تعمل بشكل مركب مع عوارض فولاذية.

الجدران: استخدام غير-هيكليالكتل الخرسانية المجوفة المحلية(ليس محمل-محمل؛ فقط للتضمين والتقسيم).

يتكون الإطار الهيكلي الأساسي من:

الإطارات العرضية الرئيسية: إطارات البوابة الصلبة أو الحزم المبنية ببساطة-العلوية-المدعومة والتي تمتد لمسافة 25 مترًا (امتداد واضح بين الخطوط الشمالية والجنوبية).

الاستقرار الطولي: يتم توفيرها من خلال دعامات السقف، ودعامات الجدران في قلوب المرحاض/السلالم، وعمل الحجاب الحاجز للأرضيات المركبة وأسطح السقف.

أعمدة: CBC بارد-أعمدة مبنية أو ملحومة-متباعدة على مسافات كبيرة (5.71 م أو 11.43 م)، مصممة للجاذبية + الأحمال الجانبية.





A2:
يقع بورت مورسبي في أمنطقة زلزالية عالية(PNG موجود على حزام النار في المحيط الهادئ) والتجاربالأعاصير المدارية. يتبع التصميم المبادئ المتوافقة مع AS/NZS 1170 وAISC 360، والتي تم تكييفها محليًا.

اعتبارات التصميم الرئيسية:

التحميل الزلزالي: النشاط الزلزالي العالي يتطلب تفاصيل مطيعة. يجب أن تستخدم إطارات CBC اتصالات مقاومة العزم- أو الإطارات ذات الأقواس المركزة في مناطق السلم/الصاعد.

تحميل الرياح: سرعة الرياح الأساسية ≈ 40-45 م/ث (144-162 كم/ساعة). يجب أن تكون الواجهات الزجاجية مزججة هيكليًا بقوائم مقاومة للرياح -.

تصريف السقف: سقف منحدر واحد- يوجه مياه الأمطار إلى الميزاب الشمالي؛ السقوط الكافي (3٪) يمنع البرك.

الاستقرار الجانبي:

يوفر الجدار الزجاجي الجنوبيلا توجد مقاومة جانبية→ الاستقرار يجب أن يأتي من:
(أ) النوى المدعمة في الخلجان الطرفية (أعمدة المراحيض/السلالم)،
(ب) دعامات السقف X-أو الروابط القطرية،
(ج) حاجز الأرضية المركب الذي ينقل الأحمال الجانبية إلى الدعامات الرأسية.

مؤسسة: قاعدة ضحلة أو شريطية على تربة لاتريتية مناسبة؛ أساسات الخوازيق إذا كانت بالقرب من الرواسب الساحلية الناعمة.

تقوم البرامج الهيكلية (مثل ETABS وSAP2000) بنماذج الإطار ثلاثي الأبعاد مع:

أحمال الجاذبية: ميتة (الصلب، البلاطة الخرسانية، التشطيبات)، حية (3.0 كيلو باسكال مكتب + 0.5 كيلو باسكال لصيانة السقف).

الأحمال الجانبية: الزلزالية (طيف الاستجابة لكل رموز PNG) والرياح (ASCE 7 أو AS/NZS 1170.2).



A3:

عنصر	مواصفة
الحزم الرئيسية (عرضية)	مقاطع -I-مبنية (على سبيل المثال، بعمق 600-800 مم)، وفلنجات الألواح/النسيج الملحومة، والفولاذ من الدرجة S355
الحزم الثانوية (الطولية)	أقسام C- أو كمرات I- بمعدل 2.5–3.0 م oc لدعم السطح المعدني
أعمدة	صندوق أو -أقسام مبنية على شكل-مثبتة، وقاعدة-مطلية بقواعد خرسانية
سطح معدني	صفائح مجلفنة CBC 1.0 مم (على سبيل المثال، نوع Bondek®-)، طبقة خرسانية 120 مم مع شبكة/حديد التسليح
تستعد	مقاطع مجوفة دائرية (CHS) أو قضبان مسطحة في فتحات النهاية والسقف
اتصالات	لحظة مثبتة بمسامير/ملحومة أو اتصالات مثبتة وفقًا لتفاصيل معيار CBC
دعم الكسوة	أحزمة الجدار (أقسام C-) بمسافة رأسية تبلغ 2.0 متر لروابط الطوب وتثبيت النوافذ

ملاحظة: الجدران المجوفة هيالقشرة فقط-متصلة عبر روابط حائط بأحزمة فولاذية ولكنها لا تحمل أي حمل هيكلي.





A4:
الفلبين أسهم مماثلةمخاطر الأعاصير والزلازلمع PNG (NSCP 2015 يحكم التصميم). التكيفات:

رياح: زيادة سرعة الرياح الأساسية إلى 250+ كم/ساعة في المناطق الساحلية ← تثبيت أقوى للسقف، وزجاج مقاوم للصدمات-.

زلزالي: معاملات زلزالية أعلى في مترو مانيلا (المنطقة 4) → ليونة محسنة، وربما التحول إلى إطارات اللحظات الخاصة.

مواد: كتل مجوفة متاحة على نطاق واسع؛ سطح CBC متوافق مع الممارسات الخرسانية المحلية.

تآكل: يستخدمالصلب المجلفن أو المطلي(طلاء الزنك-Al) بسبب الرطوبة العالية.

قابلية التطبيق: مناسب جدًا للمجمعات الصناعية في سيبو أو كلارك أو باتانجاس. قد تتوافق التعديلات الطفيفة على أحجام الفتحات مع معايير الوحدة المحلية (على سبيل المثال، فتحات سعة 8 أمتار أو 10 أمتار).



A5:
مواجهة تشيلي وبيروالزلزالية الشديدة(من بين أعلى المعدلات عالميا) ولكنانخفاض خطر الإعصار.

التعديلات الرئيسية:

التصميم الزلزالي: يجب الالتزام بهاNCh 433 (تشيلي)أونورما تكنيكا E.030 (بيرو). يتطلب:

فئة ليونة أعلى (على سبيل المثال، نوع الليونة D في شيلي).

عمود قوي - تسلسل هرمي ضعيف.

أنظمة عزل القاعدة أو تبديد الطاقة للمنشآت الحيوية.

رياح: أقل من PNG (باستثناء أتاكاما الساحلية)، لذلك تم تقليل أحمال الكسوة.

واجهات زجاجية: يجب أن يفي بحدود الانجراف الزلزالي (< h/400) to prevent breakage.

أسس: غالبا ما تتطلب أكوام عميقة بسبب التربة القابلة للتسييل (مثل أحواض ليما وسانتياغو).

جدوى نظام CBC: تشهد الإنشاءات الفولاذية المعيارية الممتازة-نموًا في كلا السوقين من أجل النشر السريع. لكن،شهادة محليةاتصالات CBC أمر ضروري.





A6:
تونغا هي أدولة جزرية صغيرةمع:

مخاطر الأعاصير عالية جدًا(الفئة 4-5 العواصف)،

زلزالية معتدلة,

موارد البناء محدودة.

التكيفات:

رياح: تصميم لرياح تبلغ 280+ كم/ساعة ← ربط سقف قوي-أسفل، زجاج مقاوم للصواريخ-، أو استبدال الزجاج بـكوات الألومنيوم + البولي كربوناتفي المناطق غير-الحرجة.

تآكل: الاستخدام الإلزامي لل-مجلفن بالغمس على الساخن أو من الفولاذ المقاوم للصدأالسحابات والأعضاء.

بساطة: تقليل التعقيد المعماري. قم بتصنيع إطارات كاملة مسبقًا خارج-الجزيرة (على سبيل المثال، في فيجي أو نيوزيلندا) للتجميع السريع.

مواد: قد يكون استيراد الكتل المجوفة مكلفًا → ضع في اعتباركألواح الإمالة الخرسانية-لأعلىأوألواح الأسمنت الليفيكبدائل.

ملاءمة CBC: جيد للمشاريع الحكومية أو المنظمات غير الحكومية حيث تكون السرعة والمتانة أمرًا مهمًا، ولكن يجب التخطيط للخدمات اللوجستية بعناية.



A7:
جنوب أفريقيا لديهاالرياح المعتدلة / الأحمال الزلزاليةولكن المناخات المتنوعة (ديربان الساحلية مقابل جوهانسبرغ القاحلة).

الاعتبارات الرئيسية:

المعايير: تصميم لكلسانس 10160(تحميل) وسانز 10162(فُولاَذ). الأحمال الزلزالية منخفضة (معظم المناطق المنطقة 1)، ولكن الرياح يمكن أن تكون عالية في المناطق الساحلية الغربية/الكاب الشرقية.

حماية: في المناطق الحضرية (على سبيل المثال، جوهانسبرج)، قد يتطلب الأمر تركيب زجاج للأرضية-الأرضيةفيلم مغلفة أو الأمن.

الأداء الحراري: يؤدي الزجاج المواجه للشمال-(في نصف الكرة الجنوبي) إلى ارتفاع درجة الحرارة ← أضف تظليلًا خارجيًا أو زجاجًا منخفضًا-.

مواد: تعتبر الكتل المجوفة والأسطح الفولاذية قياسية؛ يتكامل نظام CBC بشكل جيد مع المصنعين المحليين.

تآكل: المدن الساحلية (ديربان، كيب تاون) تحتاج إلى الحماية من التآكل C4.

تناسب السوق: مثالية للمكاتب التجارية في العقد الصناعية (على سبيل المثال، روسلين، ايساندو). الحد الأدنى من التغييرات الهيكلية اللازمة.





A8:
اندونيسيا تواجهمخاطر زلزالية وبركانية عالية جدًابالإضافة إلىهطول الأمطار الغزيرة والرطوبة.

التعديلات المطلوبة:

زلزالي: يجب أن يتبعسني 1726:2019(أي ما يعادل ASCE 7). تتطلب المناطق الزلزالية العالية (مثل جاكرتا وبالي وبادانج) ما يلي:

الأنظمة الجانبية الزائدة,

رقابة صارمة على الانجراف بين الطوابق،

من المحتمل وجود أنظمة مزدوجة (إطار لحظي + قلب مدعم).

رياح: معتدلة (باستثناء الجزر الشرقية)، ولكن الأمطار الموسمية تتطلب انحدارًا أكثر انحدارًا للسقف (أكبر من أو يساوي 5%) ومزاريب أكبر.

الرطوبة والتآكل: يستخدمآل-فولاذ مطلي بالزنك(على سبيل المثال، ZAM®) أو أنظمة الطلاء المُصنفة للتعرض الاستوائي.

المواد المحلية: الطين المجوف أو الكتل الخرسانية شائعة؛ ضمان التوافق مع حركة الإطار الفولاذي.

زجاج: يوصى باستخدام الزجاج المقسى المشبع بالحرارة- لمنع الكسر التلقائي في الحرارة الرطبة.

قابلية تطبيق CBC: إمكانات قوية في جاوة وسومطرة وسولاويزي لمباني الشركات أو الحكومة، بشرط تحسين التفاصيل الزلزالية.

يعد مبنى المكاتب ذو الإطارات الفولاذية CBC- المصمم لـ Port Moresby بمثابة حل نموذجي قوي يمكن تكييفه بشكل فعال مع الأسواق العالمية المتنوعة. في حين أن المنطق الهيكلي الأساسي لا يزال ثابتا،المخاطر البيئية المحلية (الرياح والزلازل والتآكل)، وتوافر المواد، والأطر التنظيميةإملاء التعديلات اللازمة. ومن خلال التعديلات الهندسية المستهدفة، يوفر هذا التصميم حلاً مكتبيًا قابلاً للتطوير ومتينًا وسريع الانتشار في جميع أنحاء الفلبين وأمريكا اللاتينية وجزر المحيط الهادئ وجنوب إفريقيا وجنوب شرق آسيا.
