طابقان-التصميم الهيكلي للفنادق الجاهزة وقائمة المواد للعميل البرازيلي

طابقان-التصميم الهيكلي للفنادق الجاهزة وقائمة المواد للعميل البرازيلي

الأبعاد الأساسية: عرض المبنى=15 م (عمق الغرفة 6 م × 2 + 3 م الممر المركزي)، إجمالي 80 غرفة (40/الطابق، 20/الجانب)، 3 سلالم فولاذية (طرفين + مركز)
يتم توفير حساب وزن الهيكل الفولاذي CBC (Q355 / 235B، ملف تعريف H مخصص / مجلفن بالغمس الساخن) وقائمة المواد الكاملة أدناه، مع تحديد وزن الفولاذ والاستهلاك الإجمالي بشكل واضح.

إرسال التحقيق الدردشة الآن

تحميل

مقدمة المنتج

-التصميم الإنشائي للفندق وقائمة المواد للعميل البرازيلي

البعد الأساسي:عرض المبنى=15م(6م عمق الغرفة × 2 + 3م ممر مركزي)، إجمالي 80 غرفة (40/دور، 20/جانب)، 3 سلالم فولاذية (طرفين + مركز)، جميع المواصفات المكانية/المادية الأخرى تبقى دون تغيير.

الهيكل الصلب سي بي سييتم توفير حساب الوزن (Q355 / 235B، ملف تعريف H المخصص لشركة CBC / المجلفن بالغمس الساخن) وقائمة المواد الكاملة أدناه، معجميع أوزان الفولاذ والاستهلاك الإجماليملحوظ بشكل واضح.

25 09 2023Heaven on Earth Accommodation-1

1. أبعاد البناء الأساسية

إجمالي الطوابق: 2 (الطابق الأرضي + 1F)

طول المبنى: 83 م (20 غرفة × 4 م/غرفة، لا يوجد أي بروز للحساب الهيكلي)

عرض المبنى: 15م (6م غرفة د × 2 + 3م ممر ث)

ارتفاع الأرضية: 3 م/الطابق؛

الارتفاع الإجمالي (باستثناء السقف): 6 م

الغرفة: 4 م (عرض) × 6 م (عمق) × 3 م (ارتفاع) × 80 وحدة؛

الممر: 3 م (عرض) × 83 م (طول) × 3 م (ارتفاع) × طابقين

الدرج: 3 مجموعات، 1.2 م (عرض) × 3 م (ارتفاع) لكل منهما، هيكل فولاذي (18 خطوة / مجموعة)

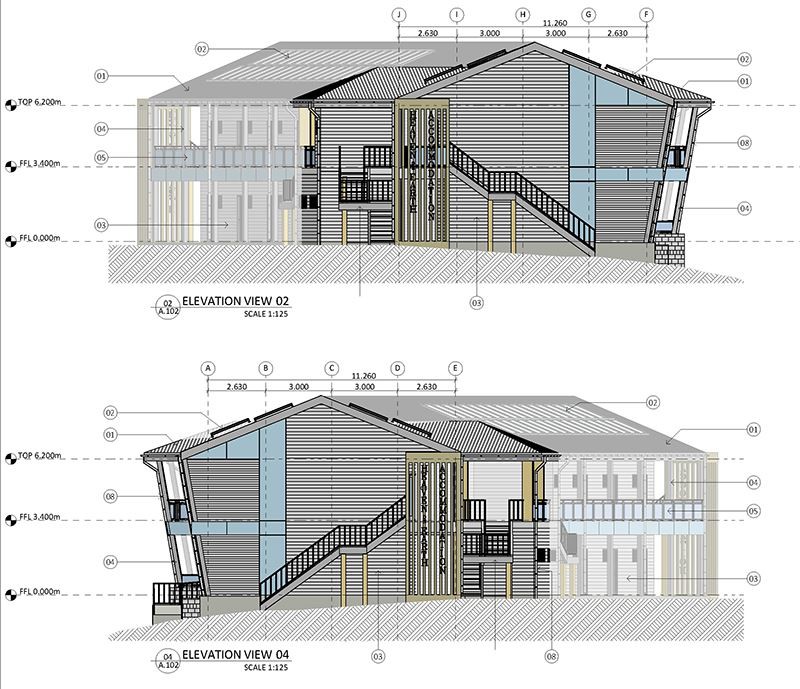

25 09 2023Heaven on Earth Accommodation-final04

2. الهيكل الصلب CBC - المواصفات الكاملة وحساب الكمية والوزن

جميع مكونات الصلبCBC مخصص بناءً على متطلبات المشروع التفصيلية، مجلفن بالغمس الساخن مضاد للتآكل- (متوافق مع معيار NBR البرازيلي)، تم حساب الوزن من خلال الحجم النظري الفعلي وكثافة الفولاذ (7850 كجم/م³).

2.1 الهيكل الفولاذي الأساسي (مع تحديد الوزن)

وصف المواد	مواصفة	كمية	وحدة	وزن واحد	الوزن الإجمالي	الاستهلاك الإجمالي (كجم)
عمود (شعاع H -مخصص CBC)	H300×250×9×14, 6m H	576	m	76.15 كجم/م	456.9 كجم/قطعة	43862
عارضة الأرضية (عارضة H -مصنعة من CBC)	H300×200×8×12/H250×150×7×9	662+332	m	56.52/34.93 كجم/م		49013
عارضة السقف (عارضة H -مصنعة من CBC)	H200×100×5.5×8,15m W	42	قِطَع	17.23 كجم/م	258.45 كجم/قطعة	10854.9
قناة حافة الممر	C120×50×5.5, 83m L	4	قِطَع	10.2 كجم/م	846.6 كجم/قطعة	3386.4
تستعد الأفقية (الزاوية)	الطول 50 × 5، قطع حسب الطلب	2800	متر	3.77 كجم/م	-	10556
تستعد العمودي (الزاوية)	الطول 50 × 5، قطع حسب الطلب	960	متر	3.77 كجم/م	-	3619.2
هيكل الدرج الصلب	سي بي سي الصلب المخصص	3	مجموعات	-	850 كجم/مجموعة	2550
التزيين الصلب المجلفن	1 مم، شبه منحرف	1245	m²	11.2 كجم/م²	-	13944
لوحة اتصال	سمك 16 ملم، Q235B	1200	قِطَع	1.8 كجم/قطعة	-	2160
-مسمار عالي القوة M20×80	الصلب الكربوني، المجلفن	4800	قِطَع	0.22 كجم/قطعة	-	1056
مرساة بولت M24×300	الصلب الكربوني، المجلفن	384	قِطَع	0.85 كجم/قطعة	-	326.4

2.2 ملخص الوزن الإجمالي للهيكل الفولاذي

إجمالي استهلاك الفولاذ (علامة CBC)=140270 كجم ≈ 140.0 طن

(بما في ذلك جميع الكمرات/الأعمدة/الدعامات/التزيين/السلالم/المثبتات)

25 09 2023Heaven on Earth Accommodation-final3

3. قائمة المواد التفصيلية الكاملة (منقحة لعرض 15 مترًا، جميع الكميات)

3.1 مواد الجدران والسقف

وصف المواد	مواصفة	كمية	وحدة
لوحة AAC (الجدار الخارجي)	100 مم، 600 × 2400 مم، مقاوم للحريق	2184	m²
لوحة AAC (الجدار الداخلي)	100 مم، 600 × 2400 مم، عازلة للصوت	3264	m²
ملاط AAC (التركيب)	ملاط أسمنتي M5	75	m³
البلاط الفولاذي الملون (السقف)	طلاء PVDF بسمك 0.5 ملم	1360	m²
الصوف الزجاجي العازل (السقف)	100 مم، 48 كجم/م3، مقاوم للحريق	1360	m²
بطانة مقاومة للماء للسقف	فيلم بولي ايثيلين 0.4 ملم	1360	m²
جبس بورد (سقف)	12.5 ملم، -مقاوم للحريق	2656	m²
عارضة السقف المجلفن	U50×19×0.5	5312	متر
تجهيزات توصيل السقف	الصلب المجلفن	8000	قِطَع

3.2 تركيبات الغرف والحمامات (80 غرفة، مجموعة كاملة)

وصف المواد	مواصفة	كمية	وحدة
سيراميك الحمام الغرور	حوض + خزانة PVC	80	مجموعات
مرحاض مزدوج مثبت على الأرض-مزدوج-متدفق	سيراميك،-موفر للمياه	80	قِطَع
غرفة استحمام متكاملة	2م×2م زجاج مقسى+ألومنيوم	80	مجموعات
نافذة الحمام	هيكل من الألومنيوم مقاس 60×40 سم، زجاج مقسى	80	قِطَع
نافذة الغرفة	هيكل من الألومنيوم، 2×1.6 م، زجاج مزدوج	80	قِطَع
باب الغرفة من الخشب الصلب	90×210 سم، إطار فولاذي	80	قِطَع
باب زجاجي للحمام	زجاج مصنفر 80×210 سم	80	قِطَع
أجهزة الباب الفولاذ المقاوم للصدأ	مقبض + قفل + مفصل	320	مجموعات
أرضيات الفينيل للغرفة	2 مم، مقاوم للتآكل-.	1536	m²
بلاط الحمام المضاد-للانزلاق	600×600 مم سيراميك	320	m²
بلاط حائط الحمام	300×600 مم، سيراميك (ارتفاع كامل)	1024	m²
لاصق البلاط والجص	بلاط السيراميك خاص	45	m³

3.3 نظام السباكة (هيدروليكي كامل، ماء ساخن/بارد + صرف صحي)

وصف المواد	مواصفة	كمية	وحدة
أنابيب المياه الباردة البلاستيكية	DN20، درجة الطعام-.	4800	متر
أنابيب الماء الساخن البلاستيكية	DN20، مقاوم للحرارة-.	2400	متر
أنابيب تصريف المرحاض البلاستيكية	DN110، قوة-عالية	1200	متر
PVC بالوعة / أنبوب تصريف الدش	DN50، قوة-عالية	1800	متر
تجهيزات الأنابيب (DN20/50/110)	الكوع/المحملة/اقتران/غطاء	3600	قِطَع
عداد المياه الرقمي	DN20، المعيار البرازيلي	80	قِطَع
مضخة تداول الماء الساخن	1.5 كيلو واط، 3 متر مكعب/ساعة	4	مجموعات
سخان مياه كهربائي	50 لترًا، توفير الطاقة-.	80	قِطَع
غشاء مقاوم للماء للحمام	1.5 ملم بولي يوريثان	384	m²
فتحة الصرف الصحي	الخرسانة، DN300	6	قِطَع
قطاع توقف المياه	مطاط لحواف الحمام	1280	متر
صمام زاوية/خلاط دش	الفولاذ المقاوم للصدأ	320	قِطَع
صنبور بالوعة	الفولاذ المقاوم للصدأ، بارد/ساخن	80	قِطَع

25 09 2023Heaven on Earth Accommodation-final2

3.4 النظام الكهربائي (متوافق مع NBR 5410 البرازيلي)

وصف المواد	مواصفة	كمية	وحدة
الكابلات النحاسية (الإضاءة)	BV2.5mm²، معزول بمادة PVC	19200	متر
الكابلات النحاسية (الطاقة)	BV4mm²، معزول بمادة PVC	12000	متر
الكابلات النحاسية (التيار المتردد)	BV6mm²، معزول بمادة PVC	7200	متر
علبة الكابلات البلاستيكية المجلفنة	100 × 50 ملم	480	متر
صندوق التوزيع الرئيسي	120 أمبير، حماية التيار المتبقي	1	قطعة
صندوق توزيع الفروع	80 أمبير لكل غرفة	80	قِطَع
مفتاح إضاءة ذو قطب واحد-	16 أ، بلاستيك	240	قِطَع
مخرج طاقة 5 فتحات	10A، مقاوم للماء (الحمام)	640	قِطَع
12 واط LED النازل	أبيض دافئ، راحة	320	قِطَع
مروحة عادم حمام 8 بوصة	30 واط، صامت	80	قِطَع
سبليت 1.5 حصان -نوع مكيف	عاكس، موفر للطاقة-.	80	مجموعات
كاشف الدخان (إنذار الحريق)	كهروضوئية	160	قِطَع
ضوء الطوارئ	3 وات، بطارية-مدعمة	40	قِطَع
قواطع الدائرة الرئيسية	100 أمبير، حماية التيار المتبقي	1	قطعة
مشابك/أشرطة الكابلات	نايلون/فولاذ	10000	قِطَع

3.5 الخرسانة والتسليح (صب بلاطة الأرضية-في-المكان)

وصف المواد	مواصفة	كمية	وحدة
C30 جاهز-خلط الخرسانة	لبلاطة الطابق الثاني (120 ملم)	149.04	m³
HRB400 حديد التسليح	Φ12@200، لشبكة البلاطة	5760	كجم
سلك التعادل الصلب	22 # المجلفن	120	كجم
وكيل الافراج عن الخرسانة	يعتمد على الماء-.	20	لتر

3.6 المواد المتنوعة والتشطيبية

وصف المواد	مواصفة	كمية	وحدة
الهيكل الصلب الجلفنة بالغمس الساخن	تراجع ساخن	300	لتر
طلاء الجدران الداخلية AAC	طلاء لاتكس غير لامع	900	لتر
طلاء الجدران الخارجية AAC	أكريليك مقاوم للطقس-	600	لتر
مانع تسرب السيليكون	مقاوم للطقس-(نافذة/باب)	600	أنابيب
حشو مشترك التوسيع	مادة البولي يوريثين	200	لتر
لاصق البناء	لألواح الجبس/العارضة	150	لتر

25 09 2023Heaven on Earth Accommodation-final05

4. ملاحظات البناء الرئيسية (سانتوس، التكيف مع البرازيل)

الهيكل الصلب: جميع مكونات الفولاذ CBC مسبقة الصنع في المصنع، ومجلفنة لمقاومة التآكل الساحلي (مناخ سانتوس البحري)؛ يتم التثبيت في الموقع-باستخدام-مسامير عالية القوة (بدون لحام للإطار الرئيسي).

التزيين الصلب والخرسانة: سطح مجلفن مقاس 1 مم مثبت بمسامير ثقب ذاتية - (مسافة تباعد أقل من أو تساوي 300 مم)؛ معالجة الخرسانة C30 أكبر من أو تساوي 7 أيام، قوة الضغط أكبر من أو تساوي 20MPa قبل تطبيق التحميل.

تركيب لوحة AAC: استخدم موصلات فولاذية خاصة CBC؛ التسامح العمودي أقل من أو يساوي 3 مم / م، التسامح الأفقي أقل من أو يساوي 2 مم / م؛ قم بإغلاق جميع الوصلات باستخدام مادة مانعة للتسرب من السيليكون لعزل الصوت / الماء.

الامتثال للهندسة الكهربائية والميكانيكية: اختبار ضغط السباكة (0.6 ميجا باسكال، 30 دقيقة بدون تسرب)؛ الأسلاك الكهربائية متوافقة تماما معالبرازيلي NBR 5410; جميع التركيبات الكهربائية حاصلة على شهادة INMETRO.

السقف والعزل المائي: الصوف الزجاجي 100 مم للعزل الحراري (درجة الحرارة/الرطوبة العالية في سانتوس)؛ الطبقة السفلية المقاومة للماء للسقف أكبر من أو تساوي 150 مم؛ تم اختبار العزل المائي للحمام بالغمر في الماء لمدة 24 ساعة.
