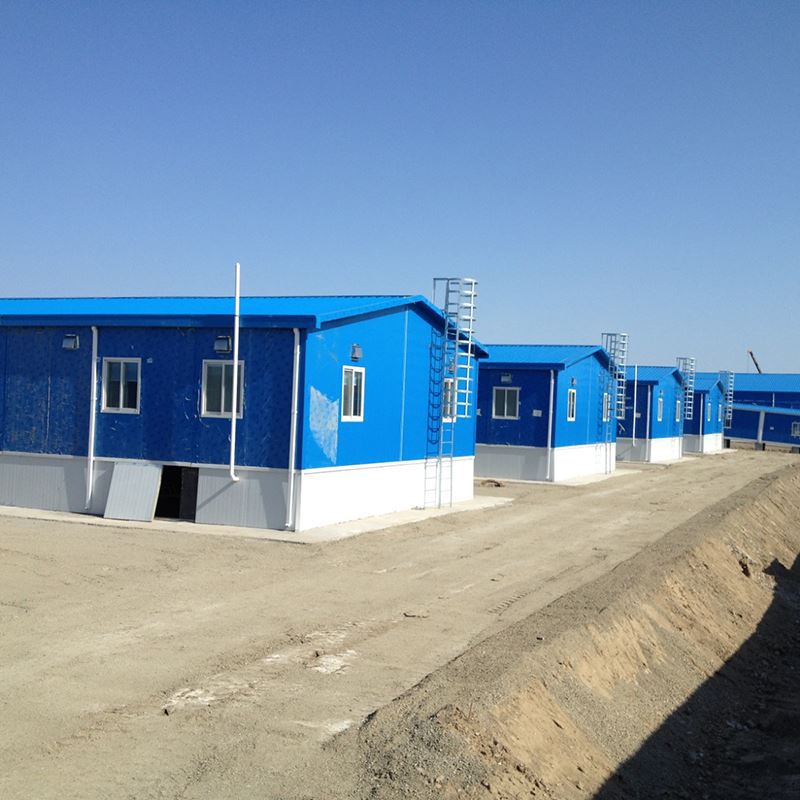

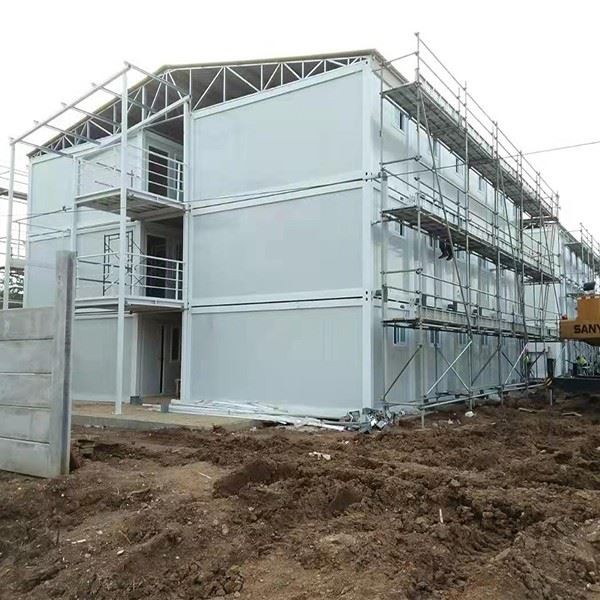

تصميم إسكان معسكر الحاويات المعياري لموقع التعدين يستوعب أكثر من 600 عامل

تصميم إسكان معسكر الحاويات النموذجي لموقع التعدين



يوضح هذا التصميم التفصيلي (المخصص بواسطة CBC) لمشروع الإسكان النموذجي لمخيم الحاويات في موقع التعدين. يهدف التصميم إلى استيعاب 50 غرفة فردية لموظفي الإدارة و600 عامل (300 غرفة إشغال مزدوجة-) ضمن هيكل مكون من ثلاثة-طوابق يضم وحدات متصلة جانبية طويلة- مع أبواب على نهايات قصيرة، تواجه بعضها البعض عبر ممر مركزي. يشتمل التصميم على أسقف فولاذية خفيفة وأنظمة تداول فعالة.



إسكان الإدارة: 50 غرفة إشغال فردية-.

سكن العمال: 600 عامل ← 300 غرفة إشغال مزدوجة

إجمالي الوحدات المطلوبة: 50 (مفردة) + 300 (مزدوجة)=350 وحدة

الحد الأقصى لارتفاع المبنى: 3 طوابق

أبعاد الوحدة:

العرض: 2.438 م

الطول: 6.000 م

الارتفاع: 2.700 م

تتضمن كل وحدة ما يلي:

سقف متكامل وأرضية جاهزة

4 أعمدة ركنية

لوحات الحائط:

الجوانب الطويلة (جانبان): 5 ألواح لكل منها → 10 ألواح

الجوانب القصيرة (جانبان): لوحتان لكل منهما → 4 لوحات

إجمالي ألواح الحائط لكل وحدة: 14 لوحًا (ألواح ساندويتش بسمك 75 مم)

النوافذ والأبواب{0}}مثبتة مسبقًا في لوحات الحائط

حمام متكامل مناسب لعدد 1-2 ساكن





يركز التصميم المخصص على تعظيم كفاءة المساحة، وضمان السلامة والراحة، وتسهيل النشر السريع وقابلية التوسع. ومن خلال محاذاة الوحدات على طول جوانبها الطويلة (6 أمتار)، يحقق التصميم مساحة أكثر إحكاما، وممرات أقصر لخروج أفضل، ومظهرًا موحدًا مع غطاء سقف فولاذي خفيف.

مزايا التصميم

استغلال فعال للمساحة: الممرات الأقصر تقلل مسافات المشي وتحسن الوصول.

السلامة والإشراف: الممر المركزي يضمن الرؤية والتحكم المباشر.

النشر السريع: الوحدات الجاهزة وطرق البناء الموحدة تسمح بالتجميع السريع.

قابلية التوسع: يمكن تكرار التصميم بسهولة لتوسيع السعة حسب الحاجة.





وتتكون كل كتلة من صفين متوازيين من الحاويات، مع أبواب تواجه بعضها البعض عبر ممر مركزي. تشمل الأبعاد الرئيسية ما يلي:

طول: 48.76 m

عمق: 13.8 m

ارتفاع: ~8.7 m

تبلغ المساحة الأرضية الإجمالية لكل مبنى حوالي 2,019 مترًا مربعًا، منها ثلاث كتل تبلغ مساحتها الإجمالية حوالي 6,057 مترًا مربعًا.







كل وحدة دون تغيير:

1 طابق جاهز

1 سقف متكامل (أعلى الوحدة)

4 أعمدة ركنية

14 لوح حائط (شطيرة 75 ملم):

جوانب طويلة (6 م): 5 ألواح لكل ← 10

الجوانب القصيرة (2.438 م): لوحتان لكل منهما ← 4

الأبواب/النوافذ مثبتة مسبقًا-في ألواح جانبية قصيرة-.



عنصر	الكمية لكل وحدة	المجموع (360)
أرضيات مسبقة الصنع	1	360
وحدة-الأسقف المدمجة	1	360
المشاركات الزاوية	4	1,440
ألواح حائط ساندويتش 75 ملم	14	5,040





لكل طابق لكل كتلة:

الطول=48.76 م

العرض=1.8 م

المساحة=48.76 × 1.8=87.77 م²

إجمالي الممرات: 3 بلوكات × 3 أدوار=9 ممرات

إجمالي مساحة سطح الممر=9 × 87.77 ≈ 790 م²

→ مصنوعة من روافد فولاذية خفيفة وسطح معدني أو ألواح أسمنتية مصنوعة من الألياف.





الحد الأدنى 3 أبراج سلالم لكل مبنى (للخروج من الحريق عند كلا الطرفين وفي المنتصف)

المجموع: 3 بلوكات × 3=9 أبراج سلم

كل برج: 3 طوابق، إطار فولاذي خفيف، وشبكات

الصلب المقدر لكل برج: -2.5 طن متري
→ إجمالي الدرج الصلب: 22.5 طن متري





مساحة مخطط السقف لكل كتلة: 48.76 م × 13.8 م=672.9 م²

افترض أن السقف مائل -جملوني أو أحادي بانحدار 5 درجات ← مساحة فعالة ≈ 675 م²/كتلة

نظام التسقيف:

العوارض الخشبية/الجمالونات الرئيسية بمسافة 6.0 م (تتماشى مع وصلات عمق الوحدة) → 3 فتحات (0 م، 6 م، 12 م)

المدادات @ 1.5 م

تكسية السقف PPGI بسمك 0.5 ملم

وزن الفولاذ الهيكلي: -12 كجم/م2
→ لكل كتلة: 675 × 12 =8,100 كجم=8.1 طن
→ لمدة 3 كتل:24.3 طن متري

تكسية السقف (PPGI، 0.5 مم):

المساحة الإجمالية=3 × 675=2,025 م²





غرض	كمية
وحدات الحاوية	360
– الأرضيات الجاهزة	360
– أسطح الوحدة	360
- المشاركات الزاوية	1,440
– ألواح حائط ساندويتش 75 مم	5,040
منطقة سطح الممر المركزي	790 m²
أبراج الدرج	6
- الفولاذ الإنشائي للسلالم	22.5 طن
إطار سقف فولاذي خفيف	24.3 طن
تكسية السقف (0.5 مم PPGI)	2,025 m²





يقدم التصميم المقترح المخصص من قبل CBC لسكن معسكر التعدين حلاً فعالاً يوازن بين الأداء الوظيفي والسلامة والجاذبية الجمالية. بفضل طبيعته القابلة للتطوير والمعيارية، يوفر هذا التصميم المرونة للتوسع المستقبلي مع الحفاظ على مستويات عالية من الظروف المعيشية لكل من الإدارة والعاملين.







لضمان التنفيذ الناجح والسلامة والمتانة والكفاءة التشغيلية لتصميم إسكان معسكر التعدين، يجب معالجة الاعتبارات الإضافية التالية:



التراص النزاهة: يجب أن تكون الوحدات متشابكة بشكل آمن باستخدام مصبوبات زاوية ISO أو موصلات تكديس مخصصة لمقاومة قوى الرياح والزلازل. يعد نظام الحاويات المسطحة الخاص بشركة CBC واحدًا من أفضل الأنظمة في الصين مع أكثر من 10 سنوات من الخبرة في السوق الخارجية، وقد تم توفيره لشركات التعدين الكبرى مثل AMMAN وMTI في إندونيسيا.

نظام التأسيس: استخدم أساسات خرسانية أو براغي أرضية أو أساسات خوازيق حسب ظروف التربة. يجب أن تتماشى الأساسات بدقة مع مشاركات زاوية الوحدة النمطية. يمكن لـ CBC تقديم التخطيط والاقتراحات للمؤسسة.

تستعد الجانبية: توفير-جدران عرضية أو جدران قص بين الوحدات (خاصة عند أبراج السلالم وتقاطعات الممرات) لتعزيز الاستقرار الجانبي في التكوينات المكونة من 3 طوابق. يوفر منزل الحاوية المسطحة الخاص بـ CBC دعامات X لكل منزل حاوية مسبق الصنع في كلا الجانبين الطويلين.





النار-اللوحات المُصنفة: يجب أن تستخدم الألواح العازلة للجدران والسقف نوى غير قابلة للاحتراق (على سبيل المثال، الصوف الصخري) مع الحد الأدنى من معدل الحريقإي 30(30 دقيقة سلامة وعزل). لدى CBC خيارات لمختلف العملاء/المشاريع مثل ساندويتش EPS للمشاريع منخفضة التكلفة، وساندويتش الصوف الصخري لمقاومة الحريق، وساندويتش PU لعزل أفضل.

فصل النار: قم بتثبيت أقسام مقاومة للحريق بين الوحدات إذا كانت الأكواد المحلية تتطلب التقسيم.

الامتثال للخروج: يجب أن تستوفي الممرات المركزية الحد الأدنى من متطلبات العرض (أكبر من أو يساوي 1.8 متر)، ويجب أن توفر أبراج السلالم طريقين مستقلين للهروب لكل طابق وفقًا لـ NFPA أو لوائح سلامة التعدين المحلية.

أجهزة إنذار الدخان وطفايات الحريق: التثبيت في كل وحدة والمناطق المشتركة.

يمكن لـ CBC توفير التخصيص لمشاريع مختلفة بناءً على متطلبات مختلفة.





العزل: الصوف الصخري مقاس 75 مم أو الألواح الأساسية PIR عادةً ما تحقق قيم U- التي تبلغ ~0.35–0.45 واط/م² كلفن- للتحقق من ملاءمتها للمناخ المحلي (الحرارة الشديدة أو البرودة).

التحكم في التكثيف: تشمل حواجز البخار والتهوية الكافية لمنع التكثيف الخلالي في البيئات الرطبة.

عزل الصوت: التأكد من أن مجموعات الجدران/الأرضيات توفر عزلًا صوتيًا أكبر من أو يساوي 40 ديسيبل بين الغرف، خاصة في أماكن الإدارة.





مناطق الناهض MEP: تصميم أعمدة رأسية (مدمجة في أبراج السلالم أو جدران الممرات) لخطوط الكهرباء والمياه والصرف الصحي والاتصالات.

اتصالات المرافق الجاهزة: يجب أن تحتوي كل وحدة على منافذ مرافق موحدة (مدخل/مخرج الماء، قابس كهربائي، صرف) للتوصيل السريع-.

إدارة مياه الصرف الصحي: ربط الحمامات بنظام صرف صحي مركزي أو محطة معالجة؛ تضمين إعادة تدوير المياه الرمادية إذا كانت الاستدامة تمثل أولوية.

مزود الطاقة: خطط لإنشاء مولدات احتياطية وأسقف جاهزة للطاقة الشمسية-إذا كانت خارج الشبكة-.

يتضمن منزل الحاوية المسطحة التابع لشركة CBC الأجزاء العلوية، وجميعها مثبتة مسبقًا-في السقف أو القاعدة أو لوحة الحائط، وهو منتج جاهز للغاية.





ADA/التصميم الشامل: يجب أن يكون ما لا يقل عن 5% من الوحدات (أو كما يقتضي القانون المحلي) متاحًا للوصول-بأبواب أوسع، وإمكانية الاستحمام-في الحمامات، وقضبان الإمساك.

الضوء الطبيعي والتهوية: التأكد من وجود نوافذ قابلة للتشغيل في جميع الوحدات؛ فكر في النوافذ الزجاجية أو المناور في الممرات إذا كان ضوء النهار محدودًا.

خصوصية: ضع النوافذ لتجنب خط الرؤية المباشر-بين-الغرف المتقابلة؛ استخدم الزجاج المصنفر أو الستائر عند الحاجة.





طرق الوصول: توفير طرق وصول بعرض 6 أمتار حول كل مبنى لمركبات الطوارئ وشاحنات التوصيل.

التباعد بين الكتل: الحفاظ على مسافة أكبر من أو تساوي 6 أمتار بين الكتل للسلامة من الحرائق والوصول إلى الخدمة.

النقل المعياري: تأكد من أن الوحدات مقاس 6.0 م × 2.438 م تتوافق مع لوائح النقل البري في المنطقة (يبلغ عرض معظم حاويات الشحن القياسية 2.438 م، لذلك يكون هذا مقبولًا عادةً).





الحماية من التآكل: استخدم الإطارات الفولاذية المجلفنة والطلاءات البحرية-لمواقع التعدين الساحلية أو ذات الرطوبة العالية-. الإطارات الرئيسية لمنزل الحاوية المسطحة الخاص بـ CBC مجلفنة ومطلية جيدًا، ويمكن أن يصل العمر الافتراضي إلى 15 إلى 20 عامًا.

صرف السقف: تصميم سقف فولاذي خفيف مع منحدر مناسب (أكبر من أو يساوي 3 درجات) ونظام مزراب/ماسورة صرف لمنع تجمع المياه.

نمطية للتغيرات المستقبلية: تصميم الاتصالات للسماح باستبدال الوحدة بسهولة، أو إعادة التكوين، أو التفكيك من أجل النقل.





تراخيص البناء: إرسال الحسابات الهيكلية وخطط السلامة من الحرائق وتخطيط الموقع إلى السلطات المحلية. توفر CBC حساب الهيكل لمنزل الحاوية المسطحة، والذي يعتمد على تحميل الرياح بسرعة 150 كم/ساعة.

التأثير البيئي: تقليل اضطراب الأرض. استخدام رصف نفاذية للممرات. إدارة جريان مياه الأمطار.

معايير الصحة المهنية: الامتثال لمعايير منظمة العمل الدولية أو معايير الإسكان الوطنية الخاصة بالتعدين فيما يتعلق بالحد الأدنى من المساحة الأرضية للشخص الواحد (عادة أكبر من أو يساوي 6 متر مربع للشخص الواحد).





سياج محيطي: تركيب سياج آمن حول المخيم مع نقاط دخول خاضعة للرقابة.

إضاءة: توفير إضاءة LED على طول الممرات والسلالم والمحيط للسلامة أثناء الليل.

مراقبة: ضع في اعتبارك تغطية كاميرات المراقبة عند المداخل والمناطق المشتركة.





فحص الجودة: إجراء اختبارات التسرب وفحوصات السلامة الكهربائية والتحقق الهيكلي قبل الإشغال. يمكن تخصيص الحاوية المسطحة الخاصة بشركة CBC وفقًا للوائح المحلية، خاصة لنظام الكهرباء والسباكة.

دليل المستخدم: توفير دليل العمليات والصيانة لمديري المعسكرات، بما في ذلك مواقع إغلاق المرافق-وإجراءات الطوارئ.

ومن خلال معالجة هذه الاعتبارات أثناء التخطيط والمشتريات والبناء، يمكن توفير أماكن إقامة آمنة ومريحة ومتينة ومتوافقة للمخيم النموذجي التابع لـ CBC والذي يدعم الاحتياجات التشغيلية لمشروع التعدين مع ضمان رفاهية شاغليه.





يعد إسكان معسكرات الحاويات المعيارية التابع لـ CBC مناسبًا تمامًا-لـمناطق نائية وغنية بالموارد-.حيث يكون البناء التقليدي غير عملي بسبب الخدمات اللوجستية أو المناخ أو نقص البنية التحتية. تشمل المناطق المستهدفة الرئيسية ما يلي:

أ. أستراليا

لماذا: موطن لبعض أكبر مناجم خام الحديد والفحم والذهب والليثيوم في العالم (على سبيل المثال، منطقة بيلبارا في غرب أستراليا).

شروط: مواقع نائية شاسعة، ودرجات حرارة شديدة، ومعايير صارمة للسلامة والإقامة (على سبيل المثال، FIFO – Fly-In-Fly-Out Camps).

يطلب: هناك حاجة ماسة إلى النشر السريع والمتين والمتوافق لقرى العمال.

ب. كندا (الأراضي الشمالية، ألبرتا، كولومبيا البريطانية)

لماذا: عمليات التعدين الكبرى في الذهب والنحاس والنيكل والعناصر الأرضية النادرة.

شروط: فصول الشتاء القاسية، والتربة الصقيعية، ومحدودية الوصول إلى الطرق-تعد الوحدات المعيارية ذات العزل العالي أمرًا ضروريًا.

أنظمة: التركيز القوي على التشاور مع السكان الأصليين، وحماية البيئة، ورفاهية العمال.

ج. تشيلي وبيرو (منطقة الأنديز، أمريكا الجنوبية)

لماذا: Leading global producers of copper and lithium; many mines at high altitudes (>3,000 m).

شروط: النشاط الزلزالي، المناخ الجاف، التحديات اللوجستية في التضاريس الجبلية.

اتجاه: زيادة الطلب على المساكن المؤقتة المتوافقة مع المعايير البيئية والاجتماعية والحوكمة (ESG)-والتي لها تأثير منخفض على البيئة.

D. أفريقيا الفرعية-الصحراء الكبرى (على سبيل المثال، جمهورية الكونغو الديمقراطية وغانا وناميبيا)

لماذا: غنية بالكوبالت، والذهب، والألماس، واليورانيوم.

شروط: قدرة البناء المحلية المحدودة، والمخاوف الأمنية، والمناخات الاستوائية.

يحتاج: معسكرات آمنة وقابلة للتطوير وسهلة التسريح ويمكن نقلها.

هـ. الشرق الأوسط (المملكة العربية السعودية، عمان، الإمارات العربية المتحدة)

لماذا: التوسع في التنقيب عن المعادن في إطار خطط التنويع الوطنية (مثل رؤية السعودية 2030).

شروط: الحرارة الشديدة والعواصف الرملية والجداول الزمنية السريعة للمشروع.

التفضيل: وحدات مكيفة الهواء-مقاومة للرمل-مزودة بأنظمة الهندسة الكهربائية والميكانيكية المتكاملة.

واو إندونيسيا وبابوا غينيا الجديدة

لماذا: كبار منتجي النيكل والنحاس والذهب.

شروط: الغابات الاستوائية المطيرة، الرطوبة العالية، مواسم الرياح الموسمية، الخدمات اللوجستية للجزيرة.

متطلبات: مواد مقاومة للتآكل-، وأساسات مرتفعة، وتصميمات داخلية مقاومة للعفن.





نوع العميل	صفات
شركات التعدين الكبرى	BHP، وRio Tinto، وGlencore، وVale، وFreeport-McMoRan، وBarrick Gold – تقوم بتشغيل مناجم كبيرة-طويلة المدى-وتتطلب معسكرات تتسع لعدد 500-2,000+ شخص.
عمال المناجم من الطبقة المتوسطة-	تحتاج شركة Equinox Gold وPan American Silver وLundin Mining إلى حلول مرنة وفعالة من حيث التكلفة- لعدد يتراوح بين 100 إلى 500 موظف.
المستكشفون الصغار	تتطلب الشركات الصغيرة التي تجري عمليات حفر أو دراسات جدوى - معسكرات قصيرة-أمد (من 6 إلى 24 شهرًا) مع سهولة التسريح.
مقاولو EPC	غالبًا ما تقوم شركات مثل Fluor أو Bechtel أو Worley أو Ausenco بشراء المعسكرات كجزء من حزم البنية التحتية للمناجم الجاهزة.
المؤسسات المملوكة للحكومة أو الدولة-	في بلدان مثل الصين (CMOC)، أو روسيا (Norilsk Nickel)، أو تشيلي (Codelco)، تقوم الكيانات المدعومة من الدولة بإدارة شراء المساكن.





سرعة النشر: تحتاج المناجم إلى تشغيل المعسكرات في غضون 8 إلى 16 أسبوعًا-يتم بناؤها بنسبة 40-60% في الوقت المناسب.

كفاءة التكلفة: يؤدي تقليل الاعتماد على العمالة، ومراقبة الجودة في المصنع-، وإمكانية إعادة الاستخدام إلى تقليل تكلفة الملكية الإجمالية (TCO).

الحوكمة البيئية والاجتماعية وحوكمة الشركات ورعاية العمال: يواجه عمال المناجم المعاصرون ضغوطًا لتوفير مساكن كريمة-والغرف الخاصة والحمامات وشبكة Wi-Fi-وأماكن الترفيه هي الآن توقعات قياسية.

مرونة دورة حياة المشروع: يمكن توسيع المخيمات أو تقليص حجمها أو نقلها مع تغير مراحل المناجم.





تم وصف نموذج إسكان معسكرات الحاويات المعياري التابع لـ CBC -ويضم صفًا مزدوجًا-وممرًا مركزيًا و3-طوابق مكدسة مع سقف فولاذي خفيف - وهو في موقع مثاليمشاريع التعدين-الواسعة النطاق في المناطق النائية في أستراليا وكندا وأمريكا اللاتينية وأفريقيا. وهو يتوافق مع الاحتياجات التشغيلية لـبيوت التعدين الكبرى ومقاولي EPCالذين يعطون الأولوية للسرعة والسلامة وقابلية التوسع والامتثال.

دمج سي بي سيهندسة قوية، وتصميم- خاص بالمناخ، وتشغيل-كامل للخدمة(بما في ذلك التنظيف والصيانة وإدارة المرافق) تستحوذ على أعلى قيمة في هذا القطاع المتنامي من السوق، ولدينا بالفعل العديد من حالات المشاريع الناجحة في الفلبين وإندونيسيا وتشيلي وما إلى ذلك.
